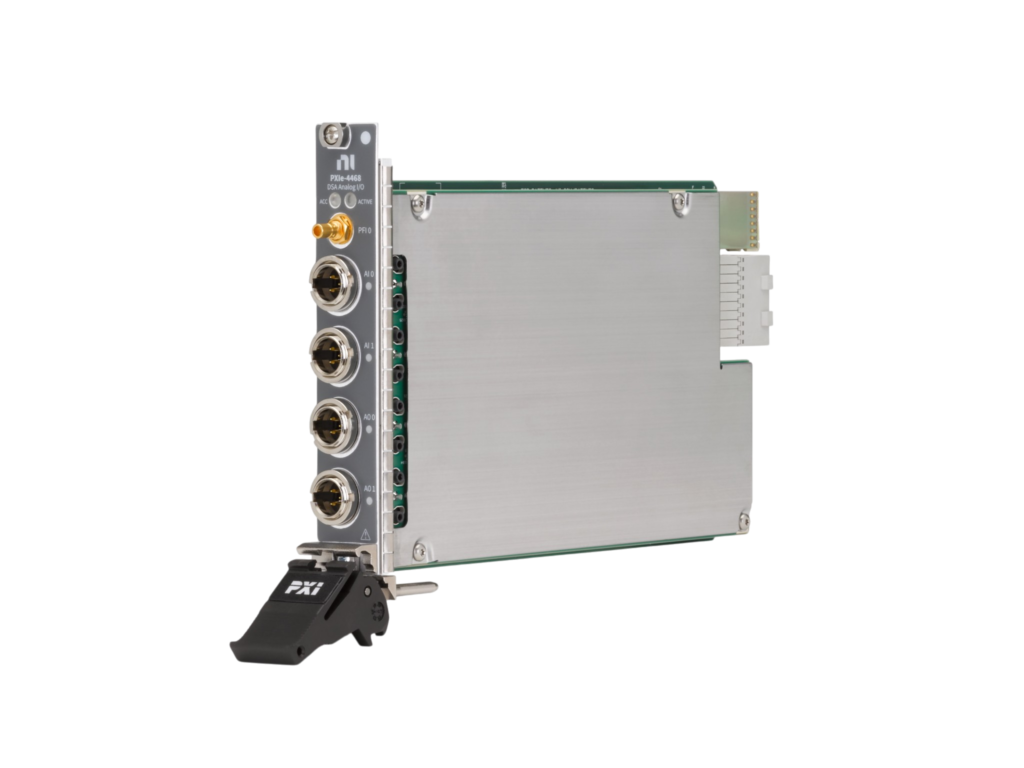

Модуль звука и вибрации NI PXIe-4468
| ОСНОВНЫЕ ПАРАМЕТРЫ: | |
| Тип модуля: | PXI Express, модуль сбора и генерации сигналов для звука и вибрации |
| Количество входных каналов: | 2 (дифференциальных, одновременных) |
| Количество выходных каналов: | 2 (аналоговых) |
| Разрешение АЦП: | 24 бита |
| Макс. частота дискретизации (вход): | 250 квыб/с |
| Макс. частота обновления (выход): | 200 квыб/с |
| Динамический диапазон (DSA): | 121 дБ |
| Диапазоны входного напряжения: | ±0,316 В; ±1 В; ±3,16 В; ±10 В; ±31,6 В; ±42,4 В |
| Диапазон выходного напряжения: | ±10 В |
| Связь по входу: | AC/DC (программно) |
| Частота среза ФВЧ: | 0,8 Гц |
| IEPE-возбуждение: | 20 мА |
| Тип разъёмов: | BNC (4) + SMB (1) или Mini-XLR (4) + SMB (1) |
| Рабочая температура: | 0 °C … +55 °C |
| Вес: | ~360 г |
Преимущества:
- Высокий динамический диапазон: 121 дБ — один из лучших показателей в линейке, позволяющий улавливать очень слабые сигналы на фоне шумов.
- Генератор чистого тона (Pure Tone Generator): Уникальная функция, использующая е DSP-алгоритмы для генерации синусоидальных волн со сверхнизким уровнем искажений (THD/THD+N), недостижимым для стандартных ЦАП. Это позволяет тестировать линейность преобразователей данных и искажения усилителей на лабораторном уровне.
- Одновременная оцифровка: 2 входных канала оцифровываются одновременно, что критически важно для фазовых измерений и модального анализа.
- Гибкость настройки входов: 6 программно-выбираемых коэффициентов усиления для работы с сигналами от ±0,316 В до ±42,4 В, а также переключаемая AC/DC-связь.
- Поддержка IEPE-датчиков: Встроенная схема возбуждения IEPE (20 мА) для питания микрофонов и акселерометров без дополнительного оборудования.
- Компактность: Все функции реализованы в одном слоте PXI Express
Модуль звука и вибрации 2 входа / 2 выхода, 24 бит, до 250 квыб/с, IEPE-питание.
Назначение:
2-канальный модуль динамического сбора и генерации сигналов (DSA) для систем PXI Express. Он предназначен для высокоточных измерений и анализа в области акустики и вибрации с использованием микрофонов, акселерометров и других датчиков с большим динамическим диапазоном.
