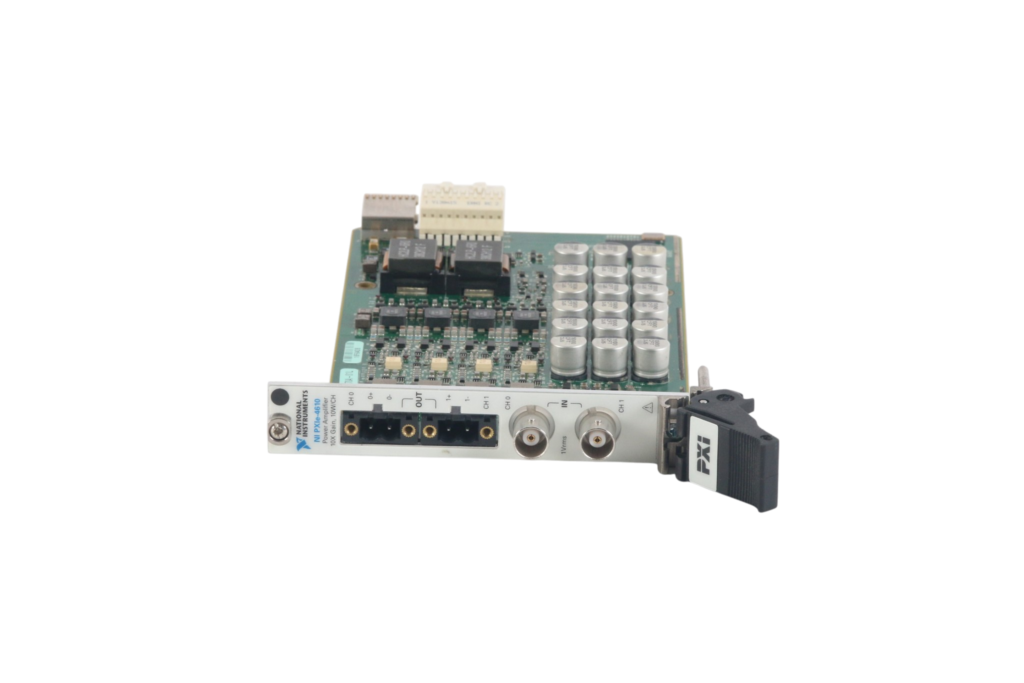

Усилитель мощности для PXI Express NI PXIe-4610
| ОСНОВНЫЕ ПАРАМЕТРЫ: | |
| Тип модуля: | Усилитель мощности PXI Express |
| Количество каналов: | 2 |
| Выходная мощность: | 10 Вт на канал |
| СМаксимальное выходное напряжение: | 10 В RMS (среднеквадратичное) |
| Динамический диапазон: | 114 дБ (типовое значение) |
| THD+N: | < 0,1% (или -110 дБн) |
| Входное сопротивление: | 50 Ом |
| Выходное сопротивление: | < 0,05 Ом (типовое) |
| Частотный диапазон: | DC – 20 кГц (по уровню -3 дБ) |
| Тип разъемов: | BNC (female) на входе |
| Скорость нарастания: | 15 В/мкс |
| Рабочая температура: | от 0 °C до 55 °C |
| Вес: | ~201 г |
Преимущества:
- Низкий уровень искажений: Общий коэффициент гармонических искажений плюс шум (THD+N) составляет менее 0,1% (или -110 дБн в другой формулировке), что гарантирует чистый и точный выходной сигнал.
- Высокий динамический диапазон: Типовое значение 114 дБ (в полосе 20 Гц – 20 кГц), что позволяет работать с сигналами очень малой амплитуды без потери качества.
- Максимальная мощность из одного слота: Усилитель обеспечивает до 10 Вт на канал, максимально используя возможности одного слота PXI Express.
- Простота интеграции: Готовое решение от NI, которое избавляет от необходимости подключать внешние усилители и согласовывать их с измерительной системой.
Усилитель мощности для PXI Express
2 канала, выходная мощность до 10 Вт на канал, THD+N < 0,1%, диапазон частот 20 Гц – 20 кГц, интерфейс PXI Express.
Назначение:
2-х канальный прецизионный усилитель мощности, предназначенный для генерации сигналов в задачах акустики и виброиспытаний. Он выступает в роли «последнего каскада» между генератором сигналов (например, NI PXIe-4463) и реальной нагрузкой, позволяя подключать к системе динамики, вибростенды или другое оборудование, требующее значительной мощности
